访问方法

 功能区:“注释”选项卡 “多重引线”面板 “合并”当前工作空间的功能区上未提供

 菜单:“修改”“对象”“多重引线”“合并”当前工作空间的菜单中未提供

 工具栏:多重引线

概要

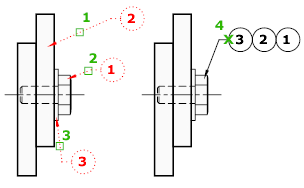

选择多重引线后，可以指定其位置。

例如：

提示列表

将显示以下提示：

指定收集的多重引线位置或 [垂直(V)/水平(H)/缠绕(W)]

指定收集的多重引线位置

将放置多重引线集合的点指定在集合的左上角。

垂直

将多重引线集合放置在一列或多列中。

水平

将多重引线集合放置在一行或多行中。

缠绕

指定缠绕的多重引线集合的宽度。

• 指定缠绕宽度。
• 数目。指定多重引线集合的每行中块的最大数目。
